Описание продукта: ATtiny816 Breakout — расширение для Arduino — с разъемами — STEMMA QT/Qwiic — Adafruit 5681

Прорыв ATtiny816представляет собой модуль производства Adafruit, служащий расширителем контактов. Он предназначен для использования с плитками, которые используютШина I2C, такие как Arduino и Raspberry Pi. Он расширяет функциональность этих плат за счет дополнительных 12x GPIO, 9x ADC, 5x PWM, 1x NeoPixel, 1x EEPROM со 127 байтами NVM-памяти (последний байт EEPROM используется для выбора адреса I2C) и 1x вывода прерывания. Модуль оснащен микроконтроллером. ATtiny816с 8 КБ флэш-памяти, 512 байт ОЗУ и 128 байт EEPROM.

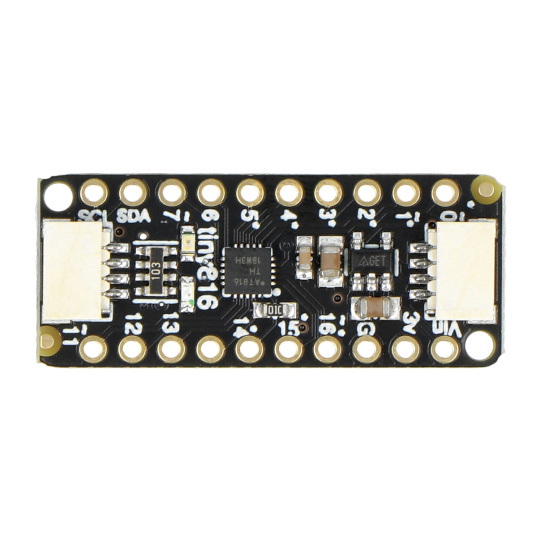

Плата расширения ATtiny816 для Arduino с разъемами - STEMMA QT / Qwiic - Adafruit 5681.

ATtiny816 Breakout.

Интерфейс, предоставляемый платой

• 12 выводов GPIO с выбираемыми подтягивающими резисторами: 0-5, 6, 8, 11, 14, 15, 16
• 9 10-битных АЦП-входов - контакты 0, 1, 2, 3, 4, 5, 14, 15, 16
• 5 8-битных ШИМ-выходов - контакты 0, 1, 7, 11, 16
• Выход 1x NeoPixel (до 60 пикселей)
• 1 микросхема EEPROM со 127 байтами энергонезависимой памяти (NVM) — последний байт EEPROM используется для выбора адреса по протоколу I2C.
• 1xwВыход прерывания, который может быть вызван любым дополнительным устройством — контакт 6.
• 2 контакта для выбора адреса I2C — контакты 12 и 13
• 1 светодиод

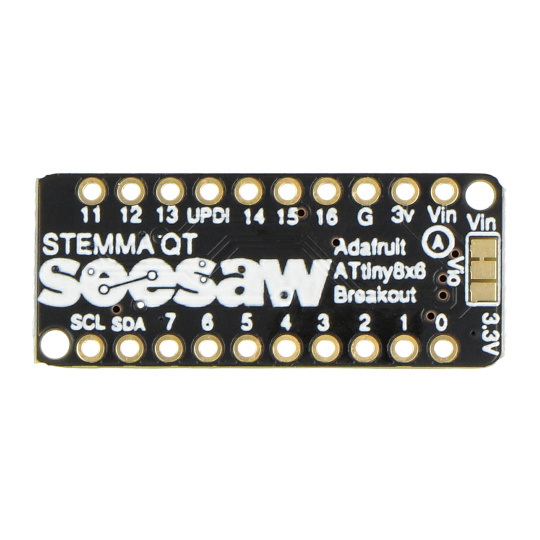

Описание контактов платы

• VIN — контакт питания (от 2 В до 5 В)
• 3 В - контакт питания (3,3 В)
• GND - системное заземление
• SCL — контакт тактового сигнала шины I2C
• SDA — контакт передачи данных шины I2C

Пример схемы подключения.

Содержимое набора.

Технические характеристики модуля

• Тип: расширитель штифтов
• Встроенный чип: ATtiny816
• Флэш-память: 8 КБ
• Оперативная память: 512 байт
• EEPROM: 128 байт
• Генератор: до 20 МГц
• Встроенный стабилизатор напряжения 3,3 В
• Контакты: контактные площадки для пайки, STEMMA QT / Qwiic

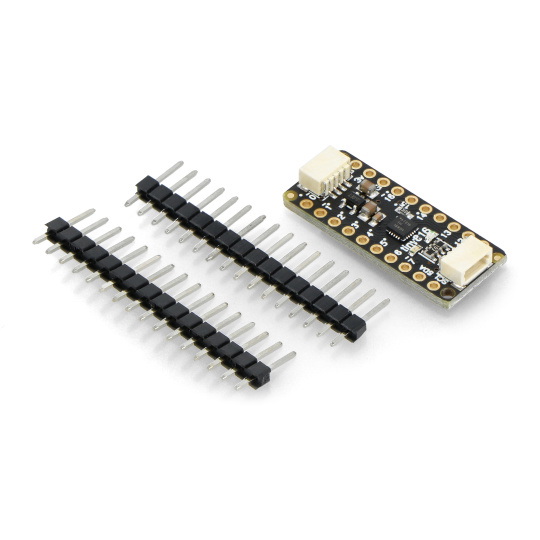

Содержимое набора

• ATtiny816 Breakout - расширение для Arduino - с разъемами - STEMMA QT/Qwiic - Adafruit 5681
• Полоска Goldpin - 2,54 мм, расточка - 2 штуки
