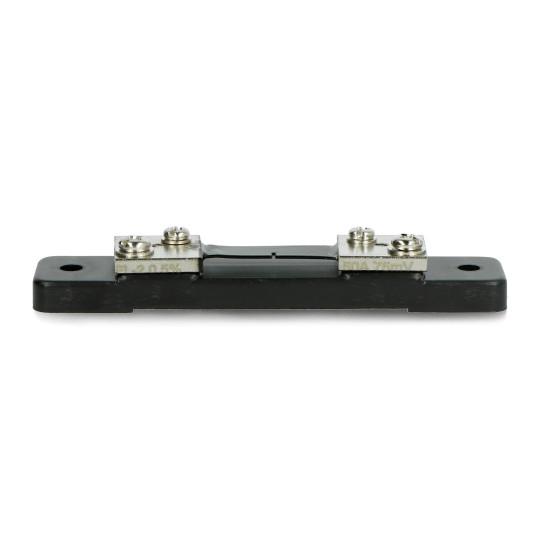

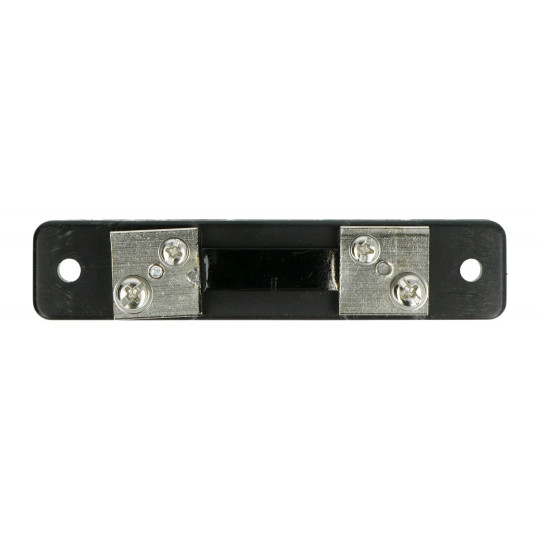

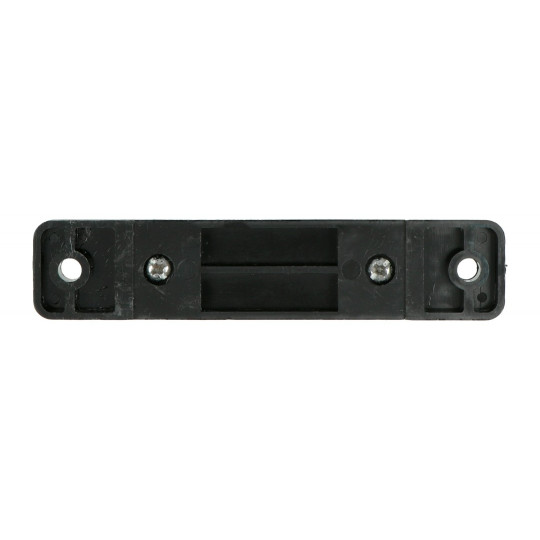

Измерительный шунт 50 А/75 мВ

Описание товара: Измерительный шунт 50 А / 75 мВ

Измерительный шунт, позволяющий измерять ток с максимальным значением 50 А. Измерение напряжения.При токе 50 А напряжение составляет 75 мВ.Рабочая температура резистора находится в диапазоне от...от -20°C до 60°CКласс точности шунта: 0,5.

Технические характеристики шунта 50 А / 75 мВ

• Максимальный измеряемый ток: 50 А
• Измеренное напряжение при 50 А: 75 мВ
• Класс точности: 0,5
• Рабочая температура: от -20от °C до 60 °C

50 А измерительный шунт.

Мы также предлагаем другие датчики тока.

Измерение электрического тока

Проведение измерений в электрических цепях позволяет определить их параметры, описывающие рабочее состояние отдельных компонентов. Помимо таких важных величин, как напряжение, частота, импеданс и его составляющие, не менее важно измерение тока, протекающего через элементы цепи.

Иногда сила тока может превышать возможности измерительного прибора. В такой ситуации достаточно просто подключить измерительный шунт последовательно с цепью.

Расширение возможностей измерительных приборов

Использование правильно подобранного измерительного шунта устраняет проблему ограниченного диапазона измерений. Подобно стандартному амперметру или мультиметру с функцией измерения тока, шунт следует подключать последовательно с той ветвью цепи, в которой мы хотим измерить ток.

Измерение тока производится косвенно путем измерения падения напряжения на клеммах шунта. Если шунт с током 50 А/75 мВ имеет напряжение на клеммах 7,5 мВ, то через шунт протекает ток 5 А.
