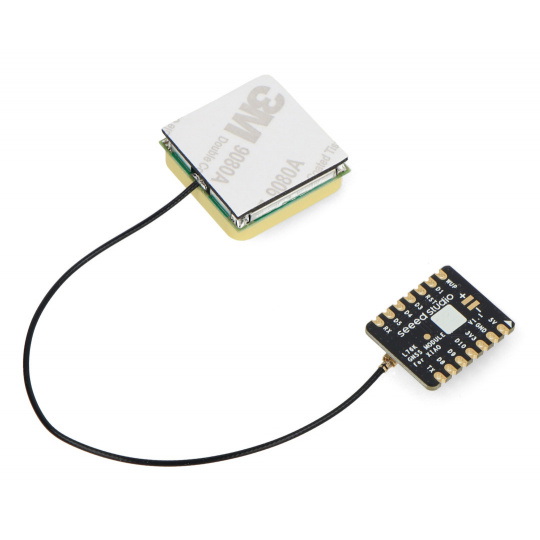

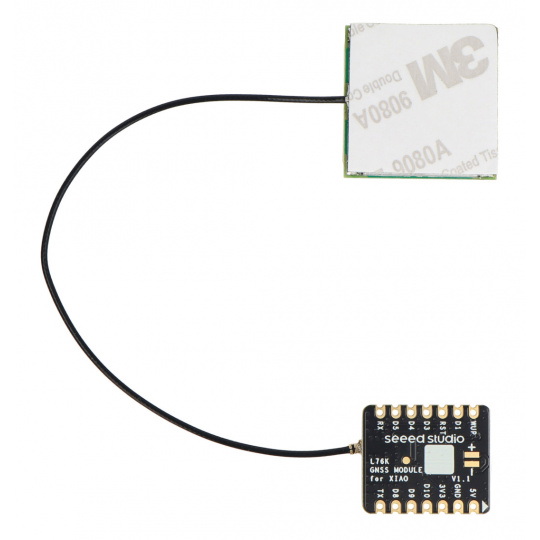

Многосистемный модуль позиционирования GNSS для Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021

Описание товара: Многосистемный модуль позиционирования GNSS для Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021

МодульL76K GNSSСозданный для серии Seeed Xiao, он предлагает многосистемное позиционирование благодаря поддержкеGPS, BeiDou, GLONASS и QZSSОснащённый керамической активной антенной, малошумящим усилителем (LNA) и фильтром поверхностных акустических волн (SAW), он обеспечивает превосходную чувствительность.-162 дБми быстрое определение местоположения (5,5 с с AGNSS). Благодаря интерфейсуUARTс поддержкой протоколаNMEA 0183Модуль легко интегрируется с платами Xiao. Потребление энергии составляет всего...41 мАв режиме слежения и360 мкАв режиме ожидания. Модуль компактный (18 x 21 мм) и имеет индикатор1PPS LEDдля синхронизирующих сигналов. Это отличное решение для GPS-слежения, логистики и проектов в сфере Интернета вещей.

Многосистемный модуль позиционирования GNSS для Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021.

Основные характеристики модуля GNSS L76K

• Многосистемная GNSS: Поддержка GPS, BeiDou, ГЛОНАСС и QZSS для более точного позиционирования.
• Высокая чувствительность: -162 дБм слежения и быстрое время определения местоположения (5,5 с с AGNSS)
• : обеспечивает лучший прием сигнала, чем традиционные антенны
• Низкое энергопотребление: 41 мА в активном режиме и только 360 мкА в режиме ожидания
• Интерфейс UART: скорость до 115200 бит/с, поддержка протокола NMEA 0183
• Компактный размер: размеры 18 x 21 мм совместимы с платами серии Xiao, облегчают установку в небольших проектах
• 1PPS LED: индикатор успешного определения позиции GNSS.

Функция AGNSS в модуле GNSS L76K

ГНСС-модуль L76Kподдерживает функцию AGNSS(Assisted GNSS), что значительно ускоряет процесс позиционирования, особенно в сложных условиях приема спутникового сигнала. Благодаря поддержке AGNSS время TTFF (время до первого исправления) сокращается до2 секунды для горячего старта и 5,5 секунды для холодного старта.. Эта функция использует вспомогательные данные, передаваемые из внешних источников, что позволяет быстрее находить и определять местоположение спутников GNSS. В сочетании свстроенный малошумящий усилитель(LNA) иПАВ-фильтрТехнология AGNSS повышает точность и надежность позиционирования модуля в различных областях применения, таких как навигационные системы или приложения Интернета вещей.

В модуль встроен малошумящий усилитель и акустический волновой фильтр.

Модуль оснащен зеленым светодиодом, обеспечивающим визуальное подтверждение выходного сигнала 1PPS.

Подключение к Ubidots

После подключенияМодуль GNSS L76Kс тарелкойSeeed Studio XiaoВы можете отправлять данные о местоположении (широту и долготу) на платформу.Ubidots IoTПлатформа обеспечивает визуализацию маршрутов в реальном времени путем соединения последовательных точек местоположения. Это решение идеально подходит для отслеживания объектов, мониторинга транспорта и геолокационных IoT-систем.

Применение модуля

• GPS-навигация в проектах Интернета вещей
• Модули GPS-слежения для управления логистикой и транспортом
• Проекты «умного города» с мониторингом местоположения
• Робототехника и беспилотные транспортные средства
• Системы определения местоположения для управления ресурсами

Технические характеристики модуля GNSS L76K

• Поддерживаемые диапазоны GNSS: GPS L1 C/A (1575,42 МГц), GLONASS L1 (1602 МГц), BeiDou B1 (1561,098 МГц)
• Каналы GNSS: 32 канала слежения / 72 канала захвата.
• Время определения местоположения (TTFF): 5,5 с с AGNSS (холодный старт), 2 с (горячий старт).
• Чувствительность: слежение: -162 дБм, повторное обнаружение: -160 дБм
• Точность: положение: 2 м КЭП, скорость: 0,1 м/с, время: 30 нс
• Интерфейс UART: от 9600 бит/с до 115200 бит/с, NMEA 0183
• Потребляемый ток: 41 мА (в активном режиме), 360 мкА (в режиме ожидания)
• Антенна: активная, керамическая, разъем U.FL, длина кабеля 10 см.
• Совместимость: Seeed Xiao (SAMD21, RP2040, ESP32C3, ESP32S3, nRF52840)
• Размеры: 18 x 21 мм

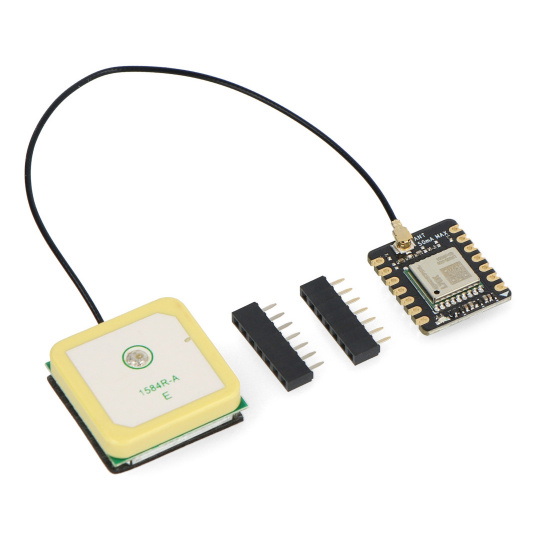

Содержимое набора

• 1 модуль GNSS L76K
• 1 активная GNSS-антенна с разъемом iPex
• 2 7-контактных гнездовых разъема 2,54 мм

Элементы, входящие в набор.
