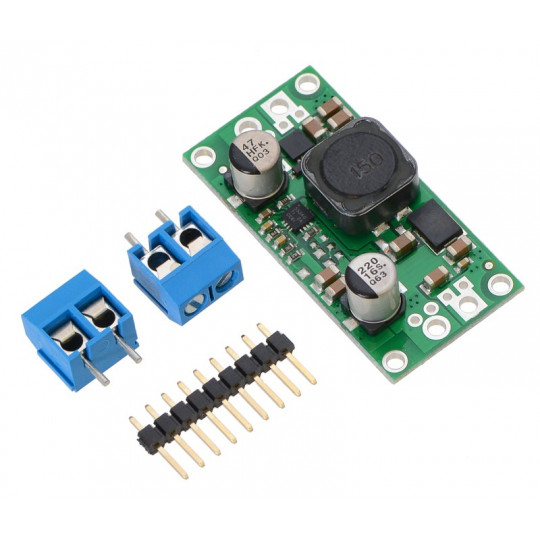

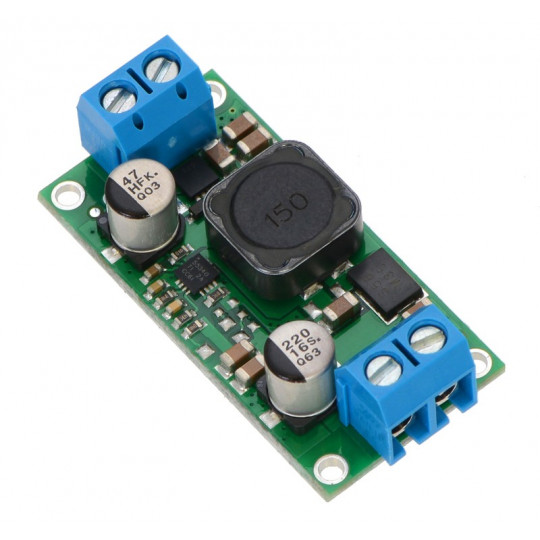

S18V20F24 - повышающий/понижающий преобразователь - 24 В - Pololu 2582

Описание товара: Pololu S18V20F24 - повышающий/понижающий преобразователь - 24 В

Система постепенно регулирует входное напряжение.от 3 В до 30 В(максимальное напряжение 32 В, рекомендуемое максимальное входное напряжение 30 В - предел защиты от обратного напряжения). После уменьшения или увеличения входного напряжения он выдает постоянное напряжение 24 В или 5 В, 6 В, 9 В, 12 В в зависимости от модели. Если входное напряжение близко к выходному напряжению, преобразователь предлагает отэффективность от 80% до 90%.

Преобразователь подходит для различных применений.питание от батареигде требуется постоянное напряжение питания, а также когда напряжение новой батареи выше требуемого и начинает падать со временем эксплуатации.

Регулятор имеет встроенную защиту от перенапряжения, защиту от перегрузки по току, тепловое отключение (обычно срабатывает при 165 °C) и блокировку при пониженном напряжении, которая отключает регулятор, когда входное напряжение ниже 2,5 В.

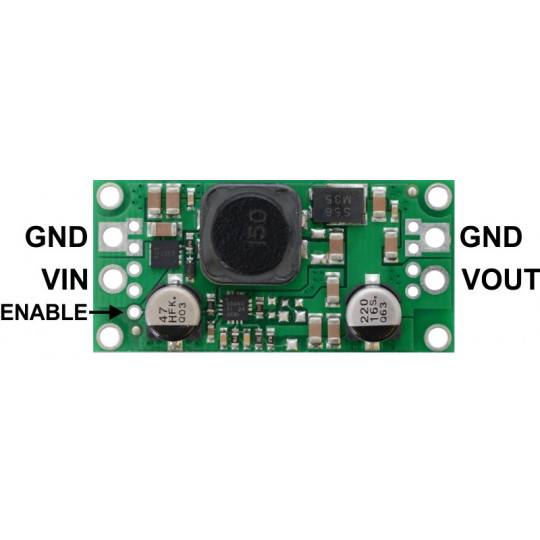

Схема имеет 4 вывода:

• VIN- входное напряжение в диапазоне от 3 В до 30 В
• НД- масса
• ВОУТ- выходное напряжение 24 В
• ДАВАТЬ ВОЗМОЖНОСТЬ— При включении системы модуль по умолчанию включен. Для перевода преобразователя в спящий режим (с низким потреблением тока) необходимо установить вывод в низкое состояние.

Технические характеристики повышающего/понижающего преобразователя

• Входное напряжение: от 2,9 В до 32 В
• Максимальный выходной ток: 2 А
• Выходное напряжение: 24 В
• Максимальный ток покоя: 12 мА
• Размеры: 21 x 43,2 x 9,6 мм
• Вес: 7,5 г

Системная эффективностьS18V20F24

КПД определяется как отношение входной мощности к выходной мощности (P)._вне/P_вПри питании от батарей это влияет на время работы системы на одном разряде. Эффективность преобразователя зависит от силы тока и входного напряжения.

Выходной ток

Максимальный ток, который может выдавать система, зависит от таких факторов, как входное напряжение и рабочая температура. Зависимость максимального потребляемого тока от входного напряжения представлена на графике ниже. При достижении высокой температуры модуль автоматически отключит питание.
