Расширитель контактов I2C GPIO и драйвер светодиода - AW9523 - STEMMA AT/Qwiic - Adafruit 4886

Описание товара: Расширитель контактов I2C GPIO и драйвер светодиода - AW9523 - STEMMA AT/Qwiic - Adafruit 4886

Расширитель контактов GPIO иводительСветодиоды. Оснащены системой.AW9523обеспечивает до16 дополнительных входов/выходов GPIOОн использует шину I2C для связи с подключенными элементами. Благодаря наличию четырех I2C-адресов, он позволяет подключать до четырех расширителей. Он позволяет управлять светодиодами в диапазоне...256-ступенчатая регулировка яркостиЛинейный. Питание осуществляется от напряжения в диапазонеОт от 2,5 В до 5,5 В

Схема подключения модуля к плате Metro — производной от Arduino. Плата не входит в комплект и может быть приобретена отдельно в нашем магазине.

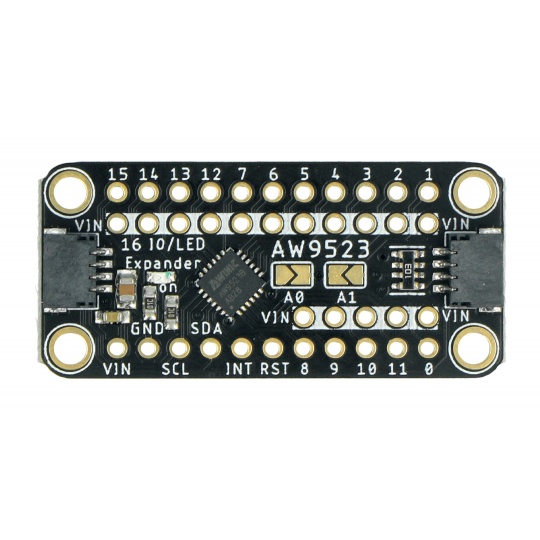

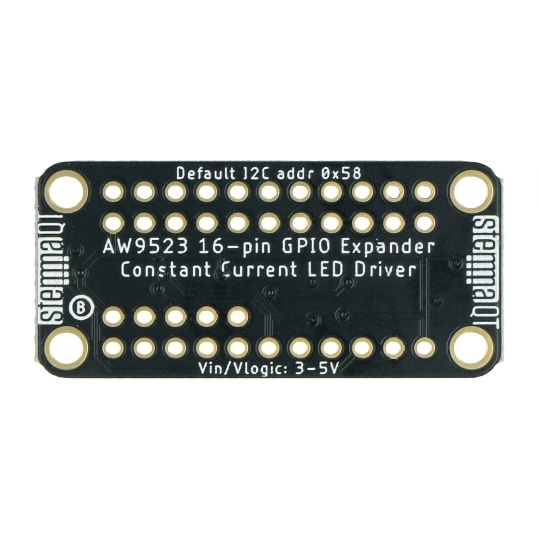

Описание контактов

Модуль выдает выходные данные в следующем виде:паяльные площадкик которым следует подсоединить разъемы, входящие в комплект.золотая булавкаВ качестве альтернативы, элемент также может быть оснащен разъемами.STEMMA QT / Qwiicчто обеспечивает удобное подключение модуля к плате контроллера без необходимости дополнительной пайки.

• VIN- контакт питания
• НД- масса системы
• СКЛ- логический вывод, линия тактового сигнала интерфейса I2C
• ПДД- логический вывод, линия передачи данных интерфейса I2C
• STEMMA QT/Qwiic- соединительный разъем
• GPIO 0 - GPIO 15- входные/выходные контакты
• ИНТ.- вывод прерывания, предупреждающий об изменении входного значения
• РСТ- сброс контакта
• Перемычка А0iА1- перемычки, определяющие адрес интерфейса связи

Технические характеристики модуля

• Микросхема: AW9523
• Тип модуля: расширитель контактов и драйвер светодиода
• Количество входов/выходов: 16
• Линейная регулировка яркости светодиодов: 256 ступеней в режиме управления.
• Конфигурация GPIO: независимая, свободно настраиваемая.
• Интерфейс связи: I2C (адрес выбирается с помощью перемычки AD1/AD0)
• Адрес интерфейса I2C:
• по умолчанию: 0x58
• альтернативные: 0x59, 0x5A, 0x5B
• Контакты SDA, SCL, SHDN и все контакты GPIO могут принимать логический вход 1,8 В.
• Защита от электростатического разряда: ±4000 В HBM (стандарт MIL-STD-883H, метод 3015.8)
• Источник питания: от 2,5 В до 5,5 В.
• Результаты:
• паяльные площадки
• Разъемы STEMMA QT / Qwiic
• Размеры: 38 x 17,8 x 4,5 мм
• Вес: 2,5 г

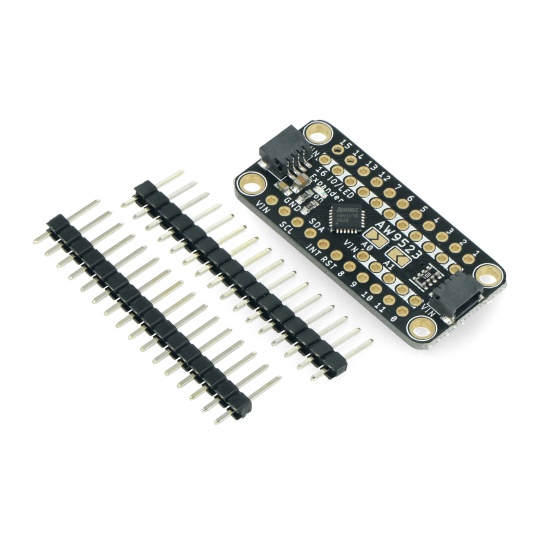

Содержимое набора

• Модуль расширения и драйвера светодиодов AW9523
• Разъемы Goldpin – шаг 2,54 мм

Расширитель контактов I2C GPIO и драйвер светодиода от Adafruit.
