U1V11F5 - повышающий преобразователь 5В 1,2А - Pololu 2562

Описание товара: U1V11F5 - повышающий преобразователь 5 В 1,2 А - Pololu 2562

Этот стабилизатор повышает напряжение с 0,5 до 5,5 В до постоянного значения 5 В. Когда входное напряжение превышает 5 В, система автоматически переключается на линейный понижающий стабилизатор. КПД преобразователя составляет 70-90% в зависимости от входного напряжения. Система имеет режим ожидания, активируемый подачей низкого уровня на вывод SHDN. Мы также предлагаем версию с выходным напряжением 3,3 В.

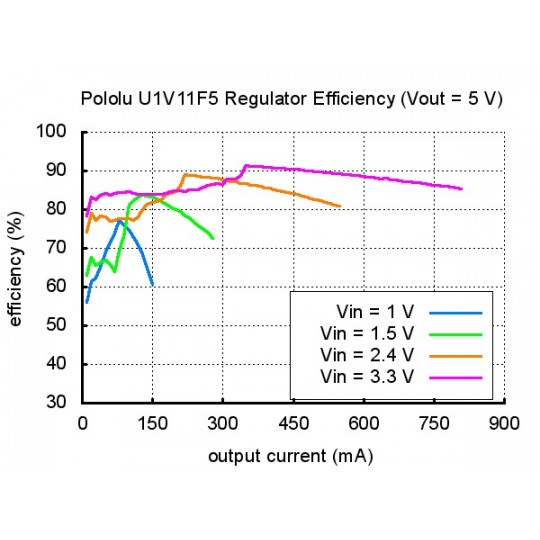

КПД и выходной ток системы при выходном напряжении 5 В.

Системная эффективность

КПД определяется как отношение выходной мощности к входной мощности (выходная мощность)/(входная мощность). Это очень важный параметр при работе с портативными устройствами.источникиэнергия (батареи и аккумуляторы), где решающее значение имеет время работы на одном цикле зарядки. КПД этой импульсной системы составляет приблизительно 70–90%. Выходной ток зависит от входного напряжения; подробности приведены на графике:

Опасные импульсы напряжения

При подаче питания на модуль могут возникать опасные короткие электрические импульсы высокой амплитуды (так называемые скачки напряжения), которые могут необратимо повредить систему. Тесты Pololu показывают, что при входном напряжении выше 4,5 В амплитуда скачков напряжения может быть достаточно большой, чтобы повредить модуль. Для защиты от этого нежелательного явления рекомендуется припаять конденсатор емкостью не менее 33 мкФ как можно ближе к выводам питания преобразователя.

Технические характеристики преобразователя U1V11F5

• Входное напряжение: от 0,5 В до 5,5 В
• Выходное напряжение: 5 В

• Текущийвходмаксимальный ток: 1,2 А
• Выходной ток: зависит от входного напряжения.

• Точность выходного напряжения: 4%
• КПД системы: 70–90%
• Режим ожидания - выход SHDN
• Встроенная система, отключающая преобразователь при слишком высокой рабочей температуре.

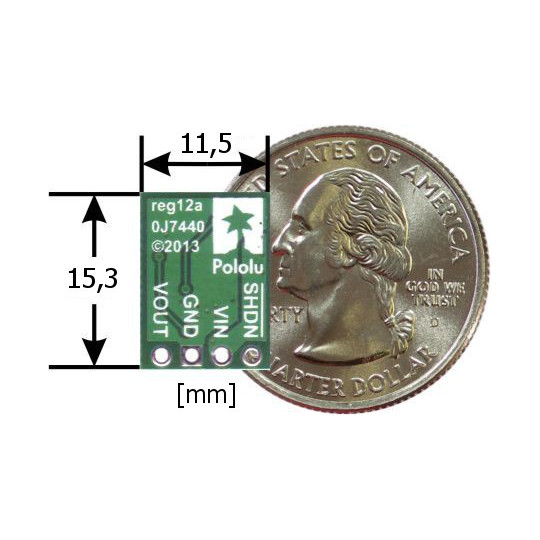

• Размеры: 15,3 x 11,5 x 3 мм
• Вес (без разъемов): 0,7 г

Выводы

Модуль имеет три контакта:

• VIN- Входное напряжение находится в диапазоне от 0,5 В до 5,5 В. Пожалуйста, обратите внимание на следующее:
• НД- массовый потенциал
• ВОУТ- выходное напряжение

• ШДН— Выключение системы — перевод в низкое состояние переводит систему в режим низкого энергопотребления. Вывод подтянут к VIN через резистор 100 кОм, что по умолчанию включает систему. Если вывод не используется, его можно оставить неподключенным или подключить к соседнему VIN. В противном случае следуйте инструкциям ниже:

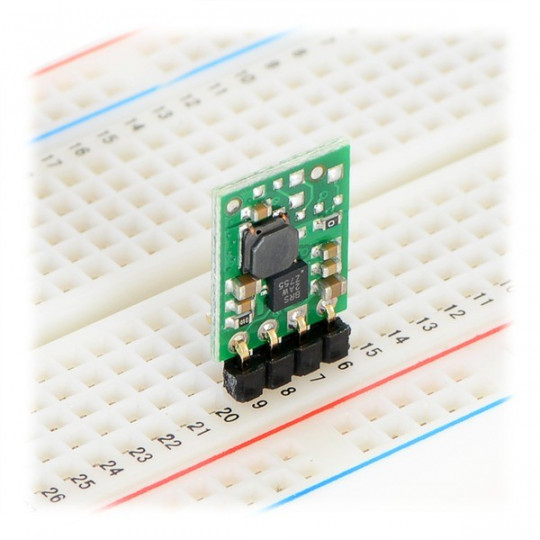

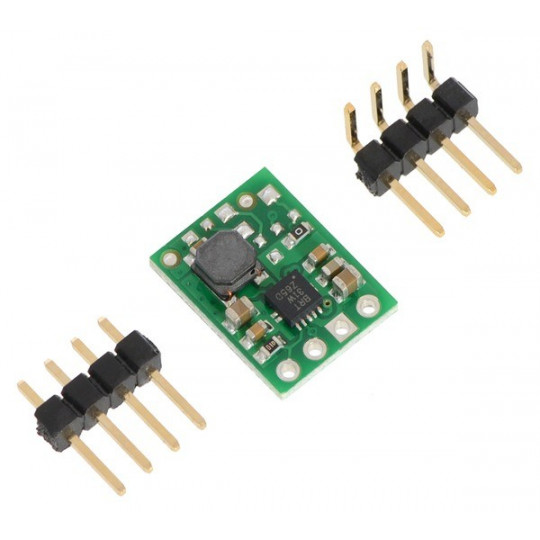

Разъемы соответствующим образом обозначены на плате. Распиновка 2,54 мм — популярные разъемы.золотая булавкапозволяет установить модуль вконтактная пластина или связь с использованием провода.
