ЖК-дисплей 4x20 символов, синий - justPi

Описание товара: ЖК-дисплей 4x20 символов, синий - justPi

Буквенно-цифровойЖК-дисплей марки justPi. Отображает значения вчетырестроки, послепо 20 символов каждыйОн питается от напряжения.5 ВОтличительной чертой является исключительно простота в использовании, высокая доступность и широкая поддержка широкого спектра микроконтроллеров. Символы отображаются на синем фоне.

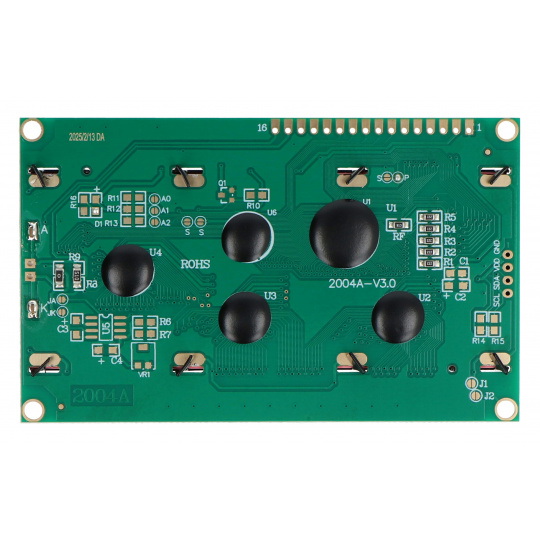

Описание распиновки дисплея

Буквенно-цифровойДисплей имеет 12 контактов, не обозначенных на плате. Каждый контакт соответствует следующему:

• 1 - VSS - заземление системы
• 2 - VDD - источник питания 5 В
• 3 - V0 - контраст
• 4 - RS - выбор регистра инструкций дисплея (низкое состояние) или регистра данных (высокое состояние)
• 5 - Чтение/Запись - чтение (низкий уровень) / запись (высокий уровень)
• 6 - E - разблокировка дисплея
• 7...14 - DB0...DB7 - шина данных
• 15 - LEDA - блок питания подсветки 5 В
• 16 - LEDK - заземление системы подсветки

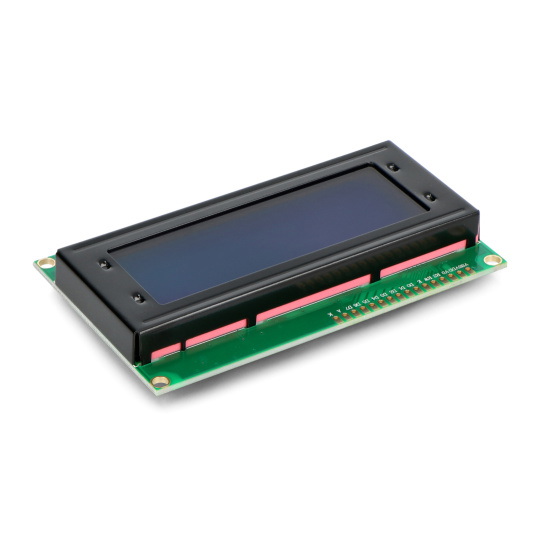

ЖК-дисплей 4x20 символов, синий - justPi.

ЖК-дисплей не имеет припаянных разъемов.

Показать технические характеристики

• Тип: ЖК-дисплей с буквенно-цифровым отображением
• ЖК-дисплей, 4 x 20 символов
• Цвет символа: белый
• Подсветка: синяя
• Расстояние между отверстиями: 93 x 55 мм
• Напряжение питания: 5 В
• Размеры модуля: 98 x 60 мм
