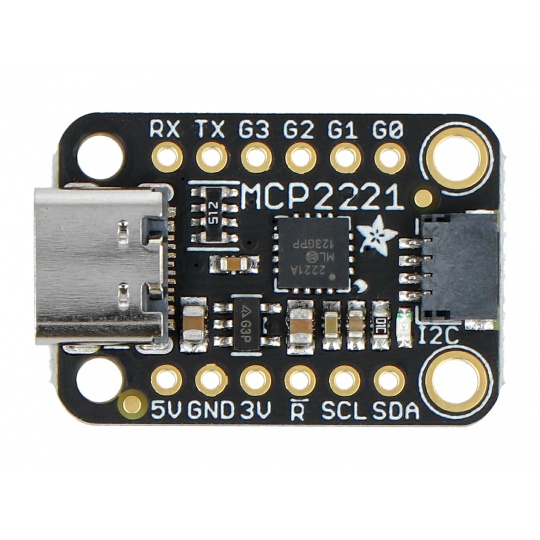

MCP2221A — преобразователь USB в GPIO, АЦП, I2C — Stemma QT / Qwiic — Adafruit 4471

Описание продукта: MCP2221A — преобразователь USB в GPIO, АЦП, I2C — Stemma QT / Qwiic — Adafruit 4471

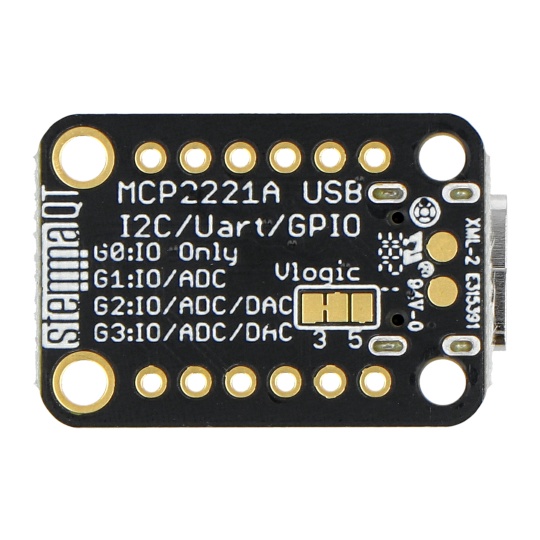

Системный модульMCP2221Aоборудован портамиGPIOаналоговые входыАЦПи интерфейсI2Cк которому можно получить доступ через коннекторUSB Type-CНа плате преобразователя также имеется один разъем.Qwiic / Stemma QTЭто позволяет быстро и легко подключать модули I2C к одному и тому же разъему. Встроенный стабилизатор позволяет использовать модули с логикой 3 В. Напряжение логики можно изменить на 5 В, перерезав перемычку 3 В и припаяв ее к контакту 5 В, расположенному на нижней стороне платы.

*Выбор напряжения с помощью перемычки: 3,3 В или 5 В.

**Одинаковый выход ЦАП на обоих контактах.**

На что способен преобразователь MCP2221?

Плата со схемойMCP2221может быть подключен к компьютеру через разъем.USB Type-CМодуль управляет светодиодами, драйверами двигателей и другими модулями и датчиками через GPIO, 10-битный аналоговый вход (АЦП), 5-битный ЦАП, а также интерфейсы I2C и UART. Контакты платы работают при напряжении 3 В или 5 В, выбираемом с помощью перемычки, расположенной на нижней стороне платы. Модуль может быть запрограммирован на языке Python.

Технические характеристики платы

• Микросхема: MCP221
• Связь с компьютером: разъем USB Type-C
• Поддерживаемые интерфейсы:
• GPIO
• I2C
• UART
• 10-битный аналоговый вход (АЦП)
• 5-битный выход (ЦАП)
• Логика: 3 В/5 В — выбирается перемычкой на нижней стороне платы.
• Результаты:
• Позолоченные контакты 2,54 мм — в комплект входит полоска с позолотой для самостоятельной пайки.
• Коннектор Stemma QT / Qwiic
• Размеры: 27 x 17,7 x 5 мм
• Вес: 2,2 г

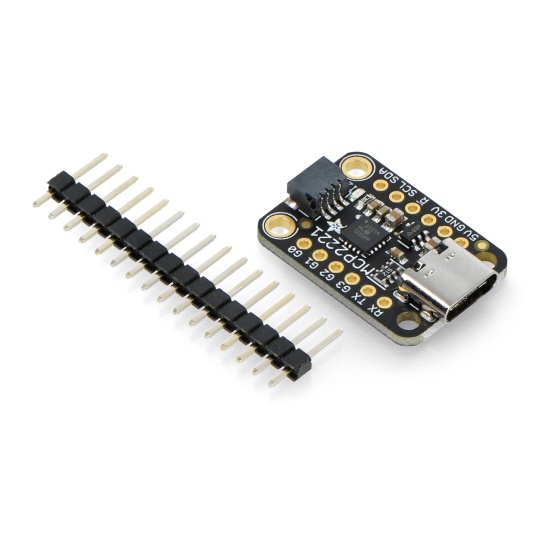

Содержимое набора

• 1x MCP2221A - преобразователь USB в GPIO, АЦП, I2C - Stemma QT / Qwiic - Adafruit 4471
• 1x позолоченная полоска, 1x 12-контактный разъем, шаг 2,54 мм
