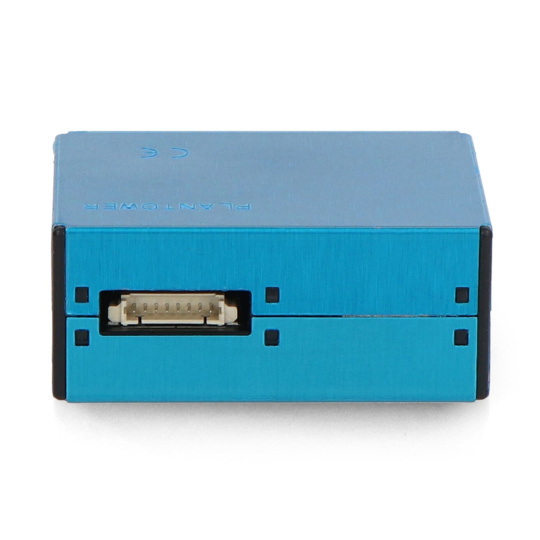

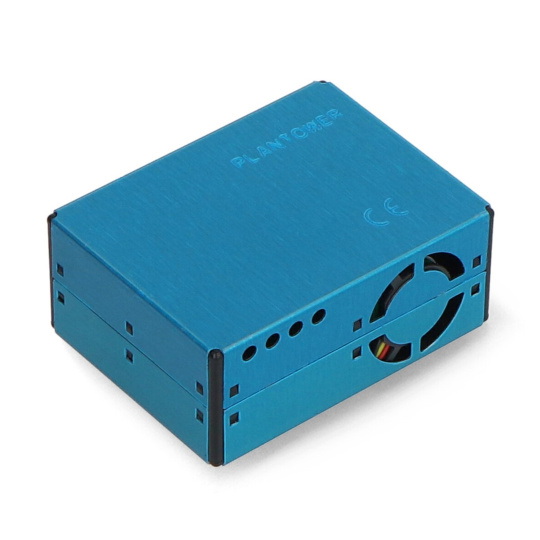

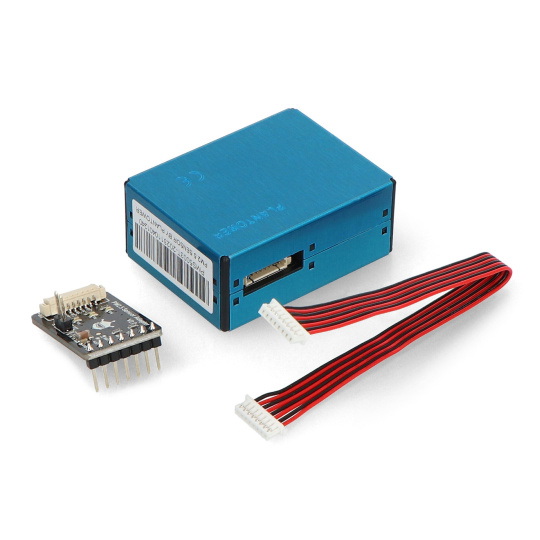

Датчик чистоты пыли/воздуха, температуры, влажности - PMS5003T - DFRobot SEN0233

Описание продукта: Датчик чистоты пыли/воздуха, температуры и влажности - PMS5003T - DFRobot SEN0233

Многофункциональный датчик, который делает больше, чем просто проверяет концентрация пыли PM10, PM2,5 и PM1,0но также и мерытемператураивлажностьдатчик предоставляет точные данные, которые можно использовать для улучшения качества воздуха в помещении. Устройство обменивается данными через UART, что обеспечивает легкую интеграцию с Arduino и STM32.

Принцип действия

Этот датчик использует принцип лазерного рассеяния частиц, взвешенных в воздухе, затем собирает часть рассеянного света и, наконец, получает кривую рассеянного света. Диаметр одинаковых частиц и количество частиц с различными объемными диаметрами рассчитываются микропроцессором на основе теории MIE. Ниже приведена схема работы датчика.

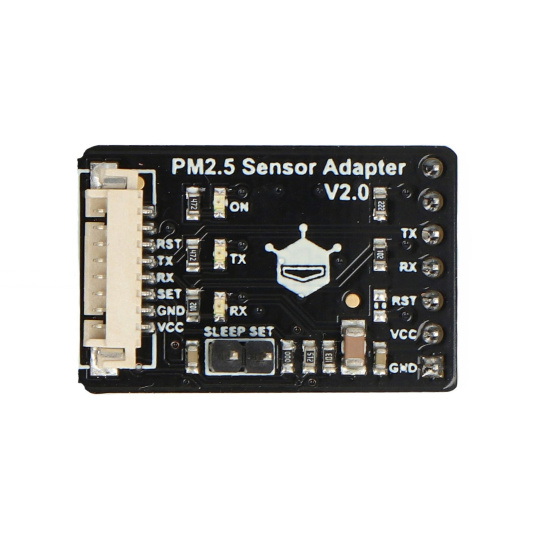

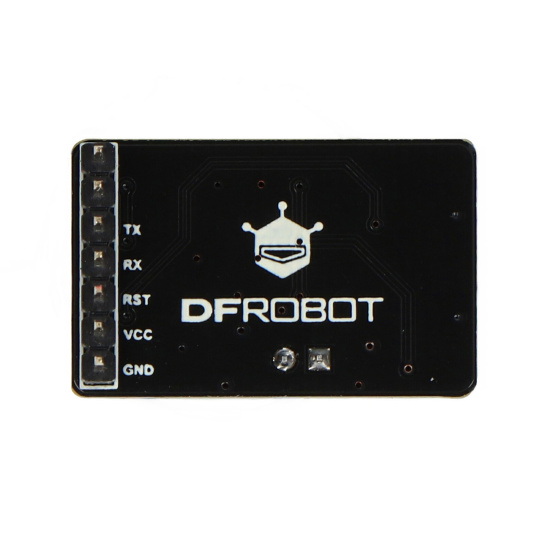

Контакты датчика

Датчик совместим с модулем Arduino и имеет контакты для последовательной связи UART.

Технические характеристики датчика

• Напряжение питания: 5 В
• Ток: 100 мА
• Текущее состояние в состоянии покоя:≤200 мА
• Уровень интерфейса: L< 0,8 V / 3,3 V, H >2,7 В / 3,3 В
• Диапазон измерения частиц:
• от 0,3 до 1,0мкм
• от 1,0 до 2,5мкм
• от 2,5 до 10мкм
• Точность подсчета частиц: 50% / 0,3мкм, 98% / 0,5мкм
• Диапазон частиц: стандарт PM2.5 от 0 до 500мкг/м
• Точность измерения частиц: до1 мкг/м³
• Максимальная ошибка когерентности частиц:±10% - от 100 до 500 мкг/м³, ±10 мкг/м³ - от 0 до 100 мкг/м³
• Максимальный диапазон температур: от 0 до 99℃
• Точность измерения температуры: до 0,1℃
• Максимальная погрешность измерения температуры:±0,5℃
• Максимальный диапазон измерения влажности: от 0 до 99%.
• Точность измерения влажности: 0,1%
• Максимальная погрешность измерения влажности:±2%
• Общее время ответа:≤ 10 сек
• Рабочая температура: от -10 до 50 °C.℃
• Рабочая влажность: от 0 до 99%.
• Размеры: 50 x 38 x 21 мм

PMS5003T - многофункциональный датчик

Датчик PMS5003ST — это многофункциональный датчик, предназначенный для определения не только концентрации твердых частиц, но и температуры и влажности. В качестве датчика концентрации твердых частиц он также может использоваться для измерения количества частиц в воздухе с помощью лазера.

Области применения датчика PMS5003T

Датчик может быть интегрирован в различные измерительные приборы, предназначенные для измерения параметров окружающей среды в воздухе, а также в другие приборы для оценки параметров загрязнения окружающей среды, обеспечивая необходимые данные измерений в режиме реального времени. Преимуществом многофункционального датчика PMS5003T является его способность обнаруживать твердые частицы диаметром 0,3 мкм и более. Датчик PMS5003T идеально подходит для измерения чистоты пыли/воздуха, температуры и влажности.
