LPS22DF — датчик давления и высоты 126 кПа — I2C/I3C/SPI — 1,8–5,5 В — Pololu 2898

Описание товара: LPS22DF — датчик давления и высоты 126 кПа — I2C / I3C / SPI — 1,8–5,5 В — Pololu 2898

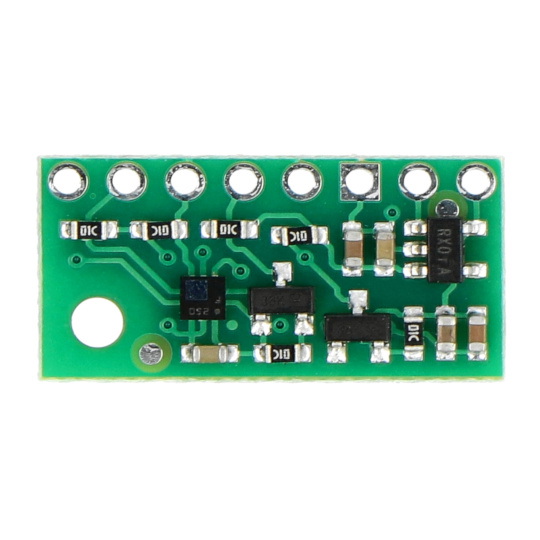

LPS22DF — датчик давления и высоты 126 кПа — I2C / I3C / SPI — 1,8–5,5 В — Pololu 2898.

Прибор измеряет атмосферное давление и высоту.

Основные характеристики датчика давления и высоты

• Измеряет атмосферное давление с точностью ±0,05 кПа.
• Работает в диапазоне давлений от 26 кПа до 126 кПа.
• Встроенный стабилизатор напряжения позволяет подавать напряжение от 1,8 В до 5,5 В.
• Он совместим с интерфейсами связи I2C/I3C и SPI.
• Идеально подходит для метеорологических проектов.
• Он отличается небольшими размерами и низким энергопотреблением, что делает его подходящим для портативных устройств.
• Подходит для использования на открытом воздухе.
• Совместимо с Arduino и Raspberry Pi.

Протокол I2C

Поддерживается протокол связи I2C через датчик LPS22DF.обеспечивает легкую интеграцию с большинством микроконтроллеров без необходимости использования дополнительных компонентов.Интерфейс I2C использует два контакта, что упрощает и повышает эффективность настройки оборудования, позволяя передавать данные о давлении и температуре с высокой скоростью и надежностью.

SPI Communication

Интерфейс SPI предлагает альтернативный способ связи, идеально подходящий для приложений, требующих более быстрой передачи данных, чем по протоколу I2C. Интерфейс SPI использует четыре контакта и обеспечивает большую гибкость в проектировании системы.обеспечивая быструю передачу данных на более высоких скоростях.

Данный продукт поддерживает различные интерфейсы связи, такие как I2C/I3C и SPI.

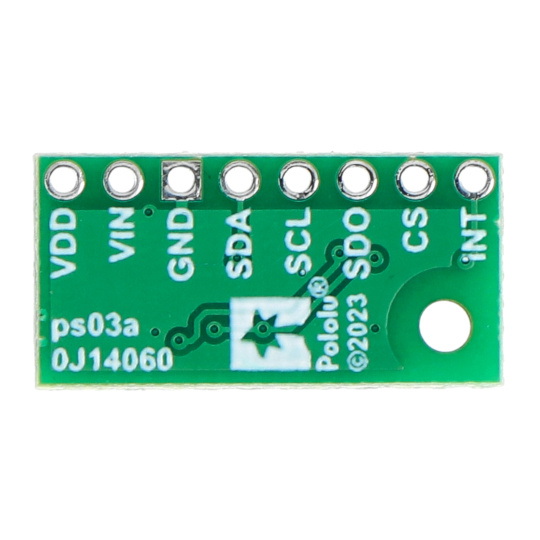

Распиновка датчика LPS22DF.

Распиновка датчика LPS22DF

• ВДД- Выходное напряжение 3,3 В с токовой нагрузкой до 150 мА.
• VIN- входное напряжение от 1,8 В до 5,5 В
• НД- масса системы
• SDA / SDI / SDO- Линия передачи данных шины I2C, линия передачи данных входа SPI (SDO в 3-проводном режиме); высокий уровень соответствует напряжению VIN, низкий уровень — земле.
• SCL / SPC- Тактовая линия шины I2C; высокий уровень соответствует напряжению VIN, низкий уровень — земле.
• СДО / САО- Выходной сигнал шины SPI (data-out) или изменение адреса в случае I2C; высокий уровень соответствует напряжению VDD, низкий — GND; контакты не имеют преобразователя напряжения — они работают только с 3,3 В.
• КС- Выбор микросхемы. Включение SPI; по умолчанию вывод находится в высоком состоянии (интерфейс I2C активен), для начала связи по SPI необходимо подать низкий уровень.
• INT1_DRDY- Программируемое прерывание; высокий уровень соответствует 3,3 В, низкий уровень — земле, выводы не имеют преобразователя напряжения и работают только с 3,3 В.

Технические характеристики датчика LPS22DF

• Тип устройства: датчик давления и высоты LPS22DF
• Диапазон измерения давления: от 26 кПа до 126 кПа (от 260 мбар до 1260 мбар)
• Точность измерения давления: ±0,05 кПа
• Напряжение питания: от 1,8 В до 5,5 В
• Ток питания: 1 мА
• Формат вывода (I2C / SPI): 24-битное показание давления (4096 л.сб/мбар)
• Стабилизатор напряжения: встроенный линейный стабилизатор 3,3 В.
• Интерфейсы связи: I2C / I3C, SPI
• Размеры: 10 x 20 x 3 мм
• Вес: 0,5 г

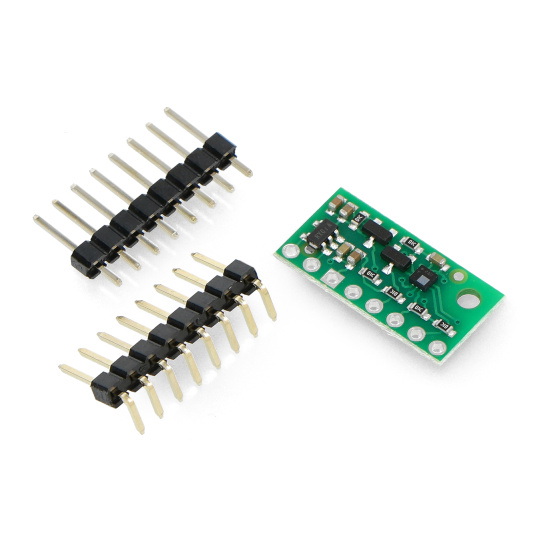

Содержимое набора

• 1x датчик давления и высоты LPS22DF
• 1 полоска с золотым штифтом, шаг 2,54 мм.
• 1 полоска с золотым штифтом, угловая, шаг 2,54 мм.

Элементы, входящие в набор.
