D24V25F9 - понижающий преобразователь - 9 В 2,5 А - Pololu 2854

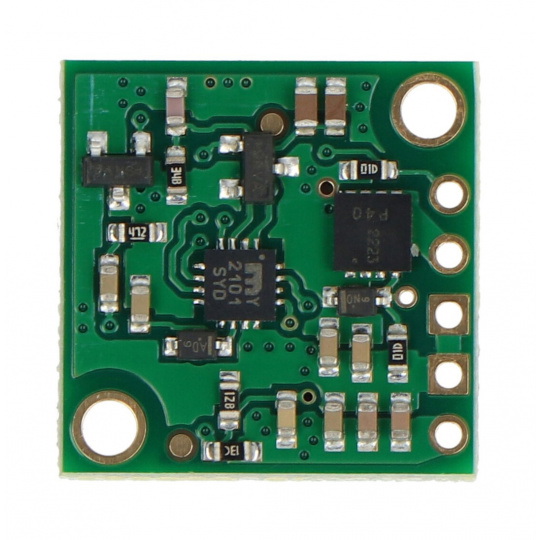

Описание товара: D24V25F9 - понижающий преобразователь - 9 В 2,5 А

Понижающий (buck) преобразователь, используемый для питания систем, работающих при напряжении 9 В. Преимуществом системы является широкий диапазон входного напряжения от 10,5 В до 38 В. Модуль D24V25Fx обеспечивает потребление тока до 2,5 А.

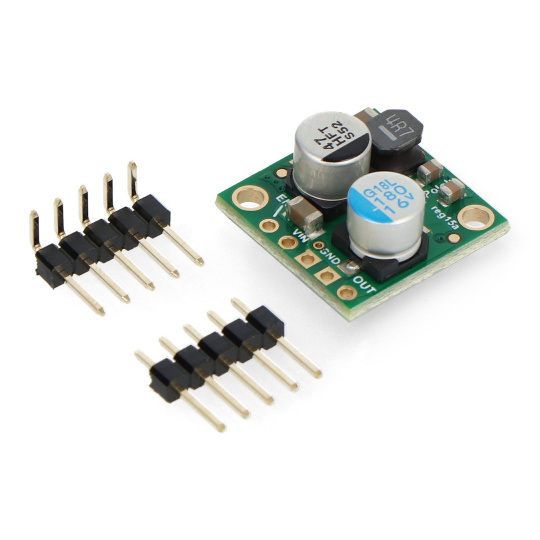

Содержимое набора.

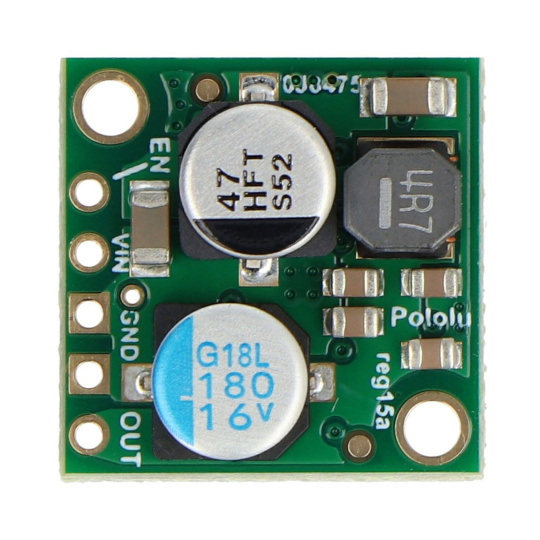

Выводы

Разъемы соответствующим образом обозначены на плате. Расстояние между контактами составляет 2,54 мм (популярные позолоченные разъемы). Модуль можно подключить к макетной плате, соединить проводами или припаять к специальной печатной плате.

Технические характеристики

• Входное напряжение: от 10,5 В до 38 В
• Выходное напряжение: 9 В
• Точность выходного напряжения: ±4% (диапазон 8,64 В – 9,36 В)
• Максимальный входной ток: зависит от входного напряжения и нагрузки;
  Для напряжения VIN 12 В и выходного напряжения VOUT 2,5 А приблизительно...2.1А
• Эффективность от 85% до 95%.
• Встроенная защита: от короткого замыкания, перегрева, обратного напряжения и функция плавного пуска.
• Два монтажных отверстия диаметром 2,2 мм
• Размеры: 17,8 x 17,8 x 9 мм
• Вес (без разъемов): 2,6 г

*минимальное значение зависит от падения напряжения

Системная эффективность

КПД определяется как отношение выходной мощности к входной мощности (выходная мощность)/(входная мощность). Это очень важный параметр при работе с портативными устройствами.источникиэнергия (батареи и аккумуляторы), где решающее значение имеет время работы на одном цикле зарядки. КПД этой импульсной системы составляет приблизительно от 85% до 95%.

Падение напряжения

Параметры, определенные в документации, следующие: падение напряженияи это необходимо для надлежащего функционирования системы, минимальная разница между входным и выходным напряжением.Например, если падение напряжения составляет 1 В, а желаемое выходное напряжение — 5 В, то напряжение питания должно быть выше 6 В. На рисунках ниже показано падение напряжения для преобразователей D24VxFx.
