DS2484 — адаптер I2C на 1-Wire — STEMMA QT/Qwiic JST SH — Adafruit 5976

Описание товара: DS2484 — адаптер I2C на 1-Wire — STEMMA QT / Qwiic JST SH — Adafruit 5976

Адаптер DS2484 от Adafruit — это универсальный инструмент, позволяющийПростая интеграция устройств 1-Wire с шиной I2C.Адаптер поддерживает несколько датчиков 1-Wire, таких как DS18B20, и обеспечивает...защита от электростатических разрядов(ESD). ОснащенSTEMMA QTСовместимость с SparkFun Qwiic позволяет быстро подключаться к платам разработки без необходимости пайки.Винтовое соединениеупрощает подключение датчиков, ирегулирование напряженияПозволяет настраивать источник питания под различные компоненты. Компактные размеры и простота программирования на Python или CircuitPython делают его идеальным как для профессионалов, так и для любителей.

DS2484 — адаптер I2C на 1-Wire — STEMMA QT / Qwiic JST SH — Adafruit 5976.

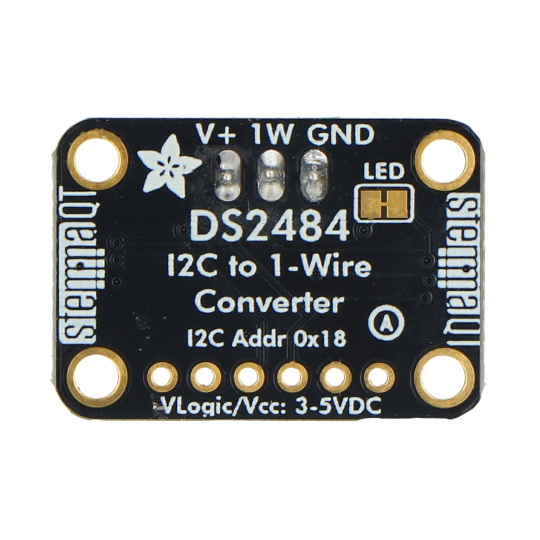

Разъемы STEMMA QT с обеих сторон совместимы с разъемами SparkFun Qwiic I2C.

Основные характеристики адаптера

• Преобразование I2C в 1-Wire:Поддерживает несколько датчиков, например, DS18B20.
• STEMMA QT / Qwiic:Подключение к шине I2C без необходимости пайки.
• Защита от электростатического разряда:защищает устройства от электростатического повреждения
• Регулируемое напряжение:возможность регулировки напряжения на контакте 1-Wire
• Программирование на Python и CircuitPython:широкая поддержка микропроцессоров и компьютеров.

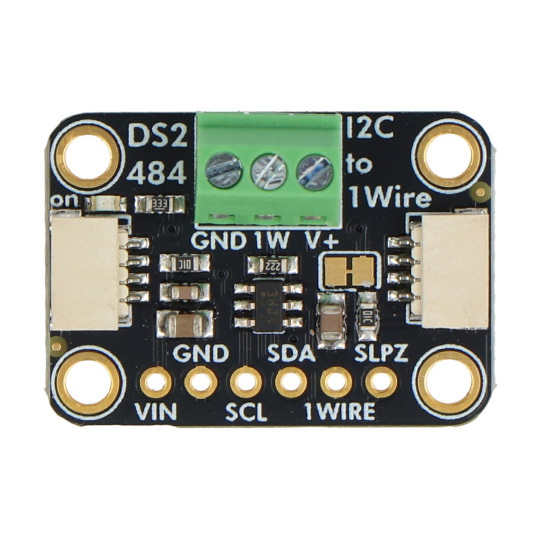

Крепления для платы

• Источник питания:
  • VIN:Питание от источника 3 В или 5 В, совместимое с логикой микроконтроллера.
  • Земля:общая почва для власти и логики
• Контакты I2C:
  • SCL:линия часов
  • САДА:линия данных
• Однопроводная линия:
  • 1WIRE:Сигнал шины 1-Wire
  • V+:Источник питания датчика (общий с VIN)
  • Земля:заземление для датчика
• SLPZ:вход в спящий режим

Для питания модуля необходимо подать напряжение, соответствующее логическому уровню микроконтроллера — например, для Arduino используйте 5 В.

Схема подключения адаптера к Feather RP2040 и DS18B20.

Программирование платы с использованием CircuitPython и Python.

Адаптер Adafruit DS2484 позволяет легко программировать и управлять устройствами 1-Wire с использованием I2C на языках Python и CircuitPython. Ключевым компонентом является библиотека.Adafruit_CircuitPython_DS248xЭта библиотека позволяет считывать данные с датчиков, таких как DS18B20. Для начала установите библиотеку, используя команду:
pip3 install adafruit-circuitpython-ds248x.

Пользователям CircuitPython достаточно просто скопировать необходимые файлы в папку.библиотекана подъездной дорогеСХЕМАТИЧЕСКАЯТакже доступны готовые проекты в виде «пакета проектов», содержащего примеры кода и все необходимые библиотеки.

Технические характеристики платы

• Адрес I2C: 0x18
• Поддерживаемое напряжение: 3 В или 5 В на каждый VIN-выход.
• Защита: защита от электростатического разряда (ESD) для однопроводных линий.
• Разъемы: STEMMA QT / Qwiic, винтовой клеммный блок 1x3
• Программирование: поддержка Python и CircuitPython.
• Размеры: 25,3 x 17,7 x 10 мм
• Вес: 2,5 г

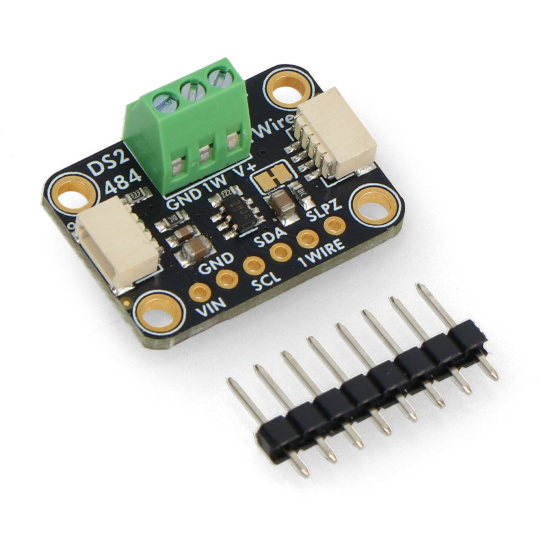

Содержимое набора

• 1x DS2484 - адаптер I2C на 1-Wire - STEMMA QT/Qwiic JST SH - Adafruit 5976
• 1x 8-контактный позолоченный разъем

Элементы, входящие в набор.
