Датчик тока ACS724 - от -5A до 5A - Pololu 4041

Описание товара: Датчик тока ACS724 от -5 А до 5 А - Pololu 4041

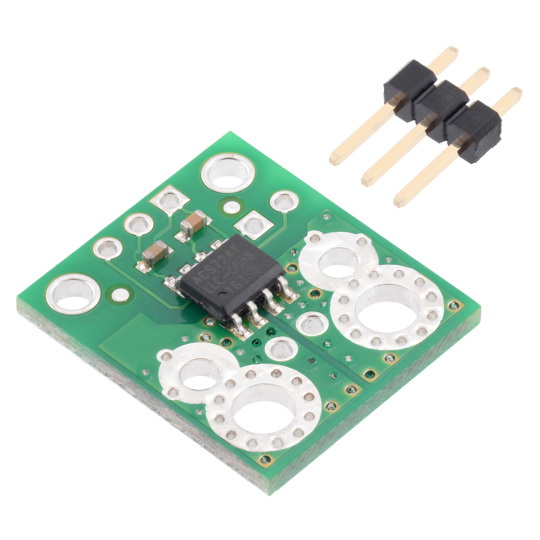

Датчик тока ACS724 от -5 А до 5 А - Pololu 4041.

Данное устройство обеспечивает точное измерение тока.

Особенности датчика

• Эффект Холла с изолированным путем протекания тока: обеспечивает безопасность и универсальность установки.
• Низкое сопротивление пути тока (приблизительно 1,2 мОм): минимизирует потери мощности.
• Высокая пропускная способность 120 кГц: обеспечивает быструю реакцию на текущие изменения.
• Типичное время отклика 4 мкс.Идеально подходит для динамических приложений.
• Дополнительный штырь фильтра: позволяет добавить конденсатор для лучшей фильтрации шума.
• Температурная компенсация: обеспечивает точные измерения в широком диапазоне температур (от -40°C до 150°C).
• Компактная доска (17,8 x 20,3 мм): обеспечивает простоту интеграции с различными схемами.
• Поддерживает токи в диапазоне от -5 А до 5 А.: обеспечивает повсеместное использование.

Области применения датчиков тока

Модуль ACS724 идеально подходит для широкого спектра применений, таких как:

• Мониторинг тока в энергосистемах: как переменного, так и постоянного тока.
• системы управления батареями: мониторинг заряда и разряда.
• Автомобильные приложения: мониторинг токов в транспортных средствах.
• Системы промышленной автоматизации: точное измерение тока в машинах и устройствах.
• Проекты «сделай сам» и образовательные проектыПростота интеграции в проекты прототипирования.

Компактные размеры позволяют использовать датчик в различных электрических системах.

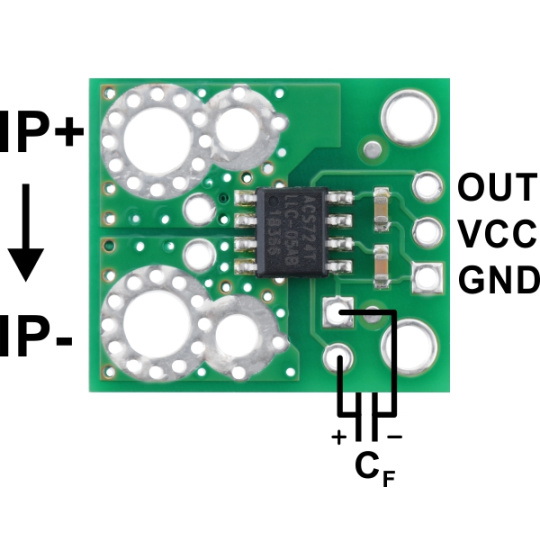

Контакты датчика тока.

Контакты датчика тока

• IP+ (положительный входной ток):Предназначен для подключения к положительной стороне цепи, по которой протекает ток, с целью его контроля.
• IP- (отрицательный вход тока):Предназначен для подключения к отрицательной стороне цепи, по которой протекает ток, с целью его контроля.
• VCC (логический источник питания):Используется для подачи напряжения питания на схему измерения тока датчиком. Напряжение питания должно быть в пределах от 4,5 В до 5,5 В.
• ВНЕ:Контакт, с которого считывается аналоговое напряжение, соответствующее измеряемому току. Этот сигнал может быть дополнительно обработан или использован для непосредственного мониторинга тока.
• Земля:масса системы.

Технические характеристики датчика

• Встроенный чип: Allegro ACS724LLCTR-05AB
• Диапазон измерения тока: от -5 А до 5 А
• Полоса пропускания: 120 кГц
• Диапазон рабочего напряжения: от 4,5 В до 5,5 В, стандартное напряжение 5 В.
• Чувствительность датчика при напряжении 5 В: 400 мВ/А
• Внутреннее сопротивление: приблизительно 1,2 мОм
• Диапазон рабочих температур: от -40°C до 150°C

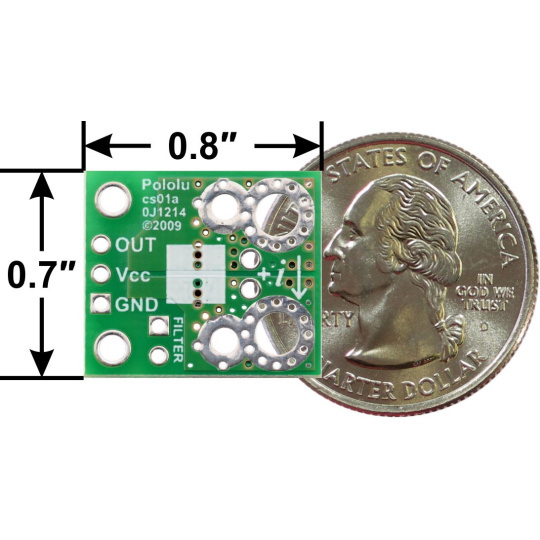

• Размеры: 17,8 x 20,3 мм

Содержимое набора

• Датчик тока ACS724 - от -5 А до 5 А - Pololu 4041
• Полоска Goldpin с 3 контактами, шаг 2,54 мм

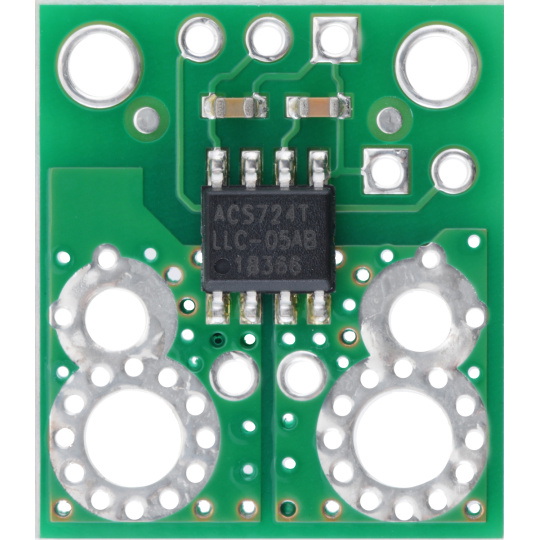

В изделие встроен чип ACS724LLCTR-05AB.
