D24V5F5 - преобразователь понижающий - 5В 0,5А - Pololu 2843

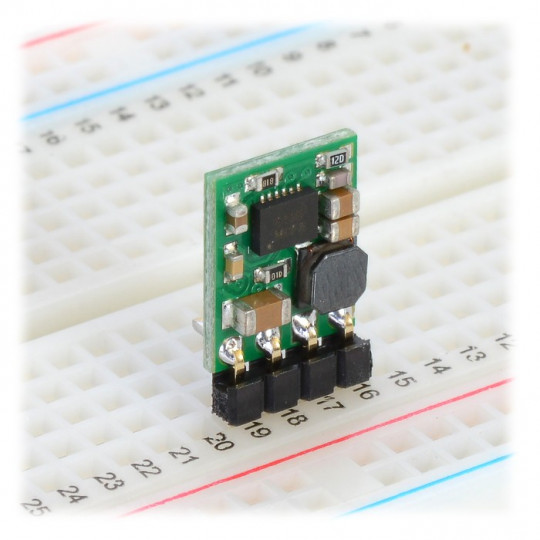

Описание товара: Pololu D24V5F5 - понижающий преобразователь - 5 В 0,5 А

Импульсный DC-DC стабилизатор преобразует входное напряжение из диапазонаот 5,1 В* до 36 Вк выходному значению5,0 В. Позволяет потреблять электроэнергию до0,5 АСистема отличается высокой эффективностью, составляющей 80–93%.

Выводы

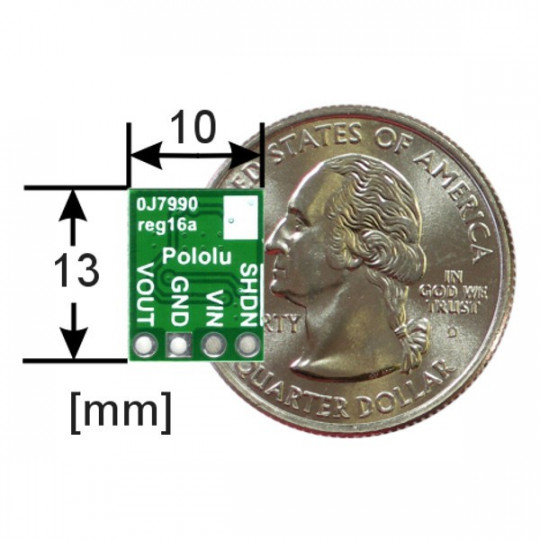

Модуль имеет четыре контакта:

• VIN- входное напряжение.
• НД- потенциал массы.
• ВОУТ- выходное напряжение.
• ШДН— Подача низкого напряжения (ниже 0,4 В) переключает микросхему в режим низкого энергопотребления, где она потребляет всего 10–20 мкА на каждый вольт напряжения питания. По умолчанию вывод подтянут к VIN через резистор 100 кОм. Если режим низкого энергопотребления не используется,ШДНих можно оставить несвязанными.

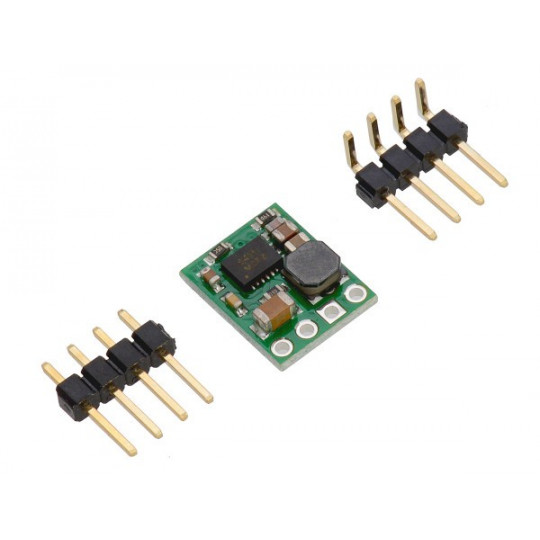

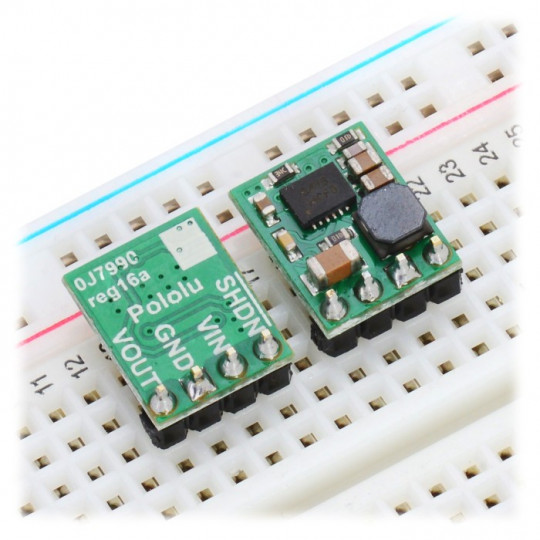

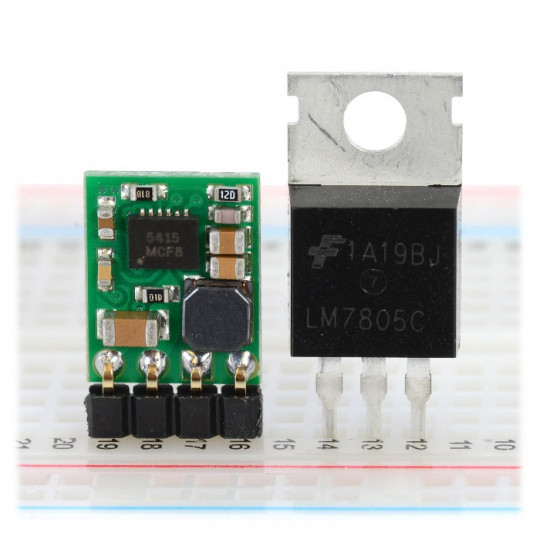

В отверстия можно припаять популярные 2,54-мм позолоченные разъемы (комплект входит в комплект). Модуль можно подключить к макетной плате, соединить проводами или установить на специальную печатную плату.

КПД и выходной ток

КПД определяется как отношение выходной мощности к входной мощности (выходная мощность)/(входная мощность). Это очень важный параметр при работе с портативными источниками энергии (аккумуляторами и батареями), где время работы на одном цикле зарядки имеет решающее значение. Зависимость КПД от входного напряжения показана на графиках ниже.

Падение напряжения

На графике ниже показана зависимость между падением напряжения и значением выходного тока. Например, при потреблении 200 м выходное напряжение должно быть на 0,25 В выше входного значения.

Опасные импульсы напряжения

При подключении питания к модулю могут возникать опасные короткие электрические импульсы высокой амплитуды (так называемые скачки напряжения), которые могут необратимо повредить систему. Тесты Pololu показывают, что при напряжении выше 20 В амплитуда скачков напряжения может превышать 42 В. Для защиты от этого нежелательного явления рекомендуется припаять конденсатор емкостью не менее 33 мкФ/50 В как можно ближе к выводам питания преобразователя.

Технические характеристики преобразователя

• Входное напряжение: от 5,1 В* до 36 В
• Выходное напряжение: 5 В
• Точность выходного напряжения: 4%
• Максимальный выходной ток: 0,5 А
• Частота переключения: 500 кГц
• Встроенная система безопасности:
• против чрезмерного энергопотребления
• против слишком высокой температуры
• Драйвер: ISL85415 (документация)
• Размеры: 13 x 10 x 3 мм
• Вес: 1 г (без разъемов)

* Нижний предел входного напряжения зависит от падения напряжения.

 Пололу – понижающий преобразователь.
