Датчик тока ACS711EX от -15 А до +15 А - Pololu 2452

Описание товара: Датчик тока ACS711EX от -15 А до +15 А - Pololu 2452

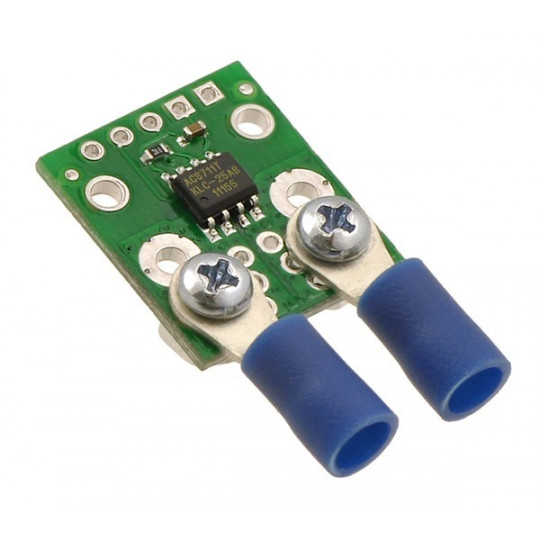

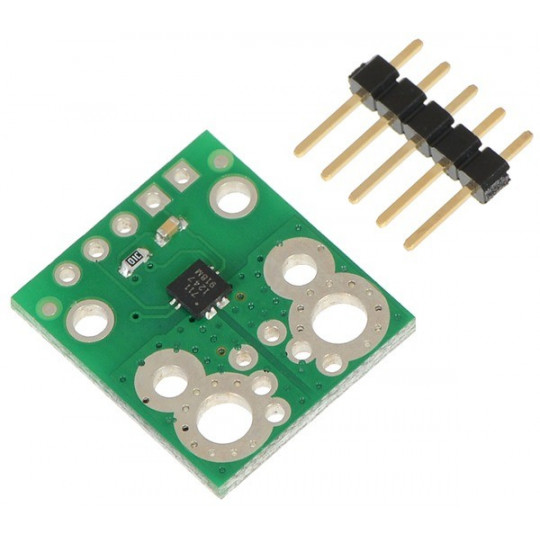

Модуль представляет собой печатную плату, изготовленную для системы Allegro.ACS711KEXLT-15AB-TДатчик работает на основе эффекта Холла. Система может питаться от напряжения в диапазоне от 3 В до 5,5 В.

Основные возможности модуля

• Система рассчитана на протекание тока в обоих направлениях (от -15 А до 15 А).
• Модульвыдерживаетскачки тока до 100 А в течение 100 мс
• Спасибонизкий Сопротивление системы (0,6 мОм) и проводников, а также потери мощности очень малы.
• Благодаря использованию эффекта Холла, токовые цепи изолируются от логической части.
• Полоса пропускания составляет 100 кГц.
• Вывод ошибки FAULTинформативныйпримерно превышая диапазон 15 А
• Рабочая температура: от -40°C до 125°C

Датчик тока ACS711EX от -15 А до +15 А - Pololu 2452.

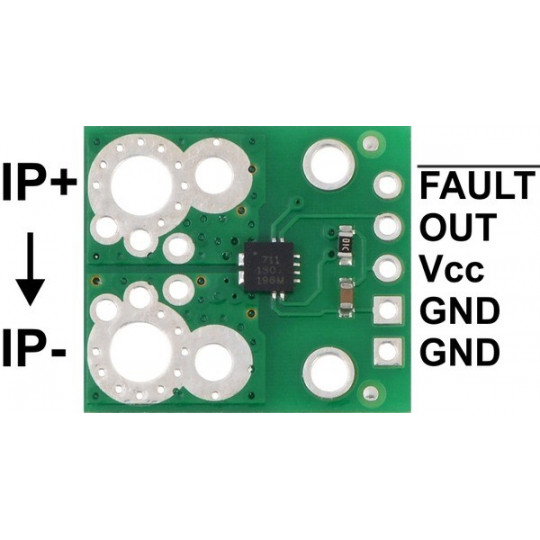

Контакты датчика.

Как подключить датчик тока

Для работы датчика требуется напряжение питания от 3 В до 5,5 В, подключенное к выводам, обозначенным VCC (+) и GND (земля). Выходной сигнал представляет собой напряжение, пропорциональное измеряемому току. Когда VCC равно 3,3 В, выходной сигнал центрируется на половине своего значения, или 1,65 В. Выходной сигнал увеличивается на 90 мВ на ампер, когда измеряемый ток положителен, и уменьшается в противном случае.

Формулы для расчета выходных значений:

По умолчанию вывод FAULT находится в высоком состоянии. Он переходит в низкое состояние, когда измеренный ток превышает диапазон ±15 А. Единственный способ сбросить флаг FAULT — отключить и снова подключить источник питания — VCC.

Схема датчика ACS711EX

Модуль содержит необходимые пассивные компоненты для корректной работы датчика ACS711.

Технические характеристики датчика тока ACS711EX

• Напряжение питания логических элементов: от 3,0 В до 5,5 В.
• Диапазон измерения: от -15 А до 15 А
• Потребляемый ток логической части: 4 мА
• Чувствительность при напряжении питания 3,3 В: 0,090 В/А
• Полоса пропускания: 100 кГц
• Рабочая температура: от -40°C до 125°C
• Вес модуля: 1 г (без разъемов)

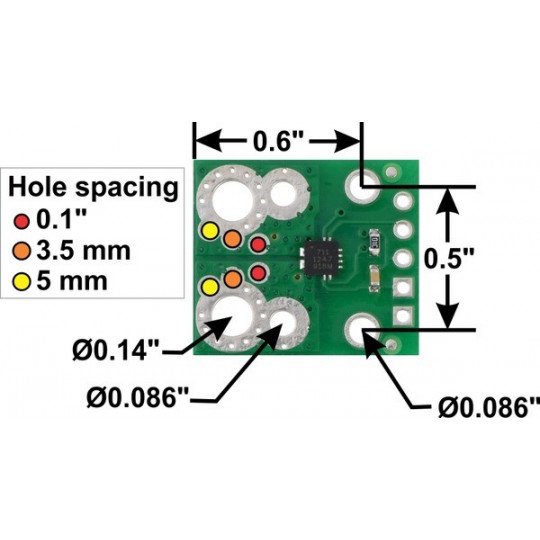

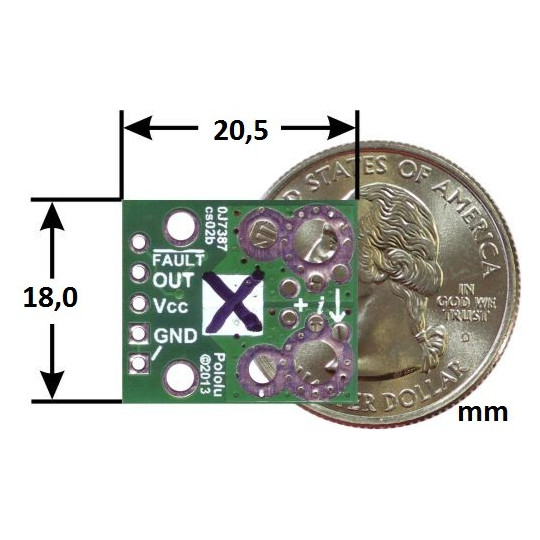

• Размеры: 18 x 20,5 мм

Схема датчика.
