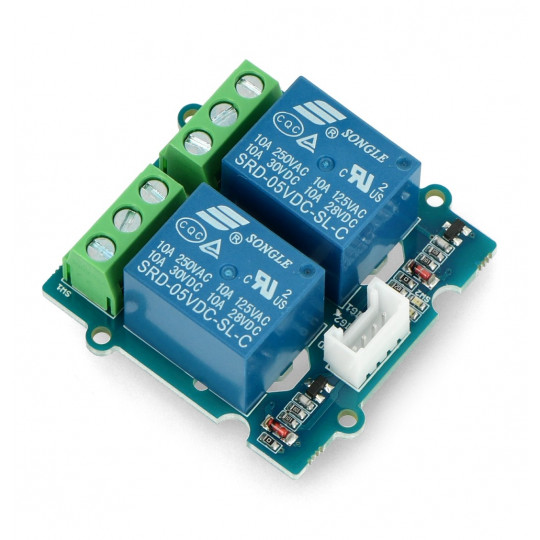

Релейный модуль Grove, 2 канала, с оптоизоляцией - 10 А/250 В переменного тока - катушка 5 В + корпус

Описание товара: Релейный модуль Grove, 2 канала, с оптоизоляцией - 10 А / 250 В переменного тока - катушка 5 В + корпус.

Этот модуль позволяет вамконтрольисполнительные механизмы, потребляющие токдо 10 Ас использованием портов микроконтроллера или любого комплекта для разработки (включая Arduino, Raspberry Pi и STM32Discovery). Оптоизоляция отделяет управляющий сигнал от части, связанной с питанием реле, тем самым обеспечивая безопасную работу системы управления.Кабель в комплектеРоща.

Подключение модуля к реле

Для корректной работы просто подключитеисточник питания катушки релеицифровой управляющий сигналРаспиновка представляет собой стандартный 4-контактный кабель Grove, позволяющий подключить реле к плате Base Shield v2.0.

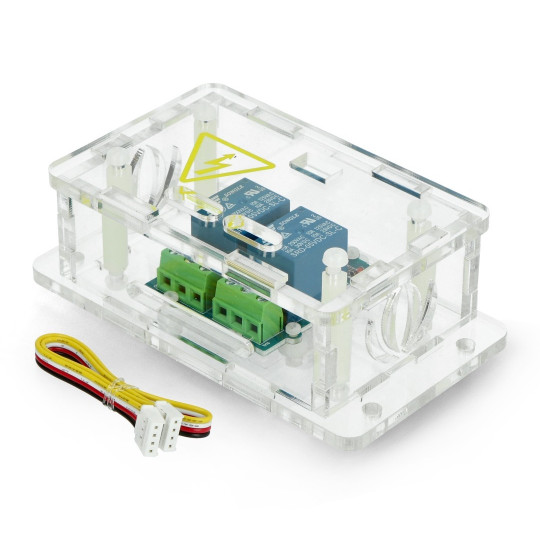

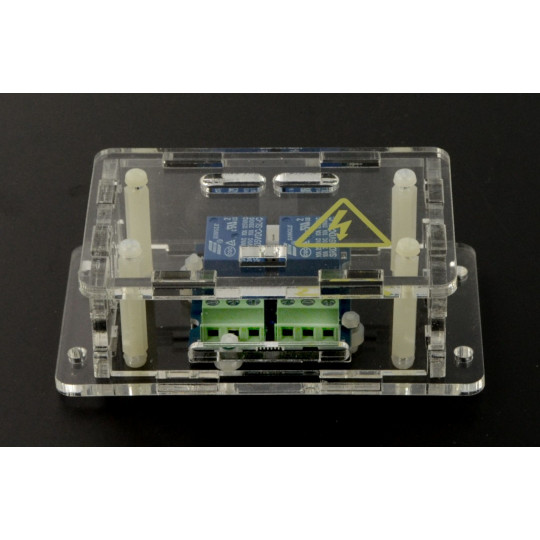

Модуль имеет корпус для самостоятельной сборки.

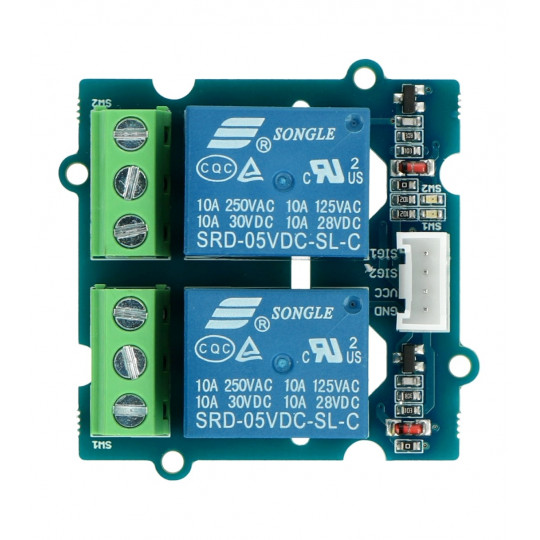

Описание контактов реле

Реле имеет следующие контакты

• ВЦК- блок питания модуля
• SIG1, SIG2- Входы управления реле, включаются при низком уровне сигнала.
• НД- Системная земля, все контакты GND соединены вместе.
• Разъемы КФ (АРК) - контакты реле, подключаемые согласно рисунку на плате модуля.

Примеры использования модуля

• Контроллер освещения
• контроллер исполнительного механизма
• Выключатель для электроприборов, включая электродвигатели.

Содержимое набора

• 2-канальный релейный модуль
• Прозрачное жилье
• Кабель Grove 4-контактный
• Монтажные элементы
• Инструкция по сборке

Технические характеристики релейного модуля Grove

• Напряжение питания VCC: 5 В
• Срабатывание низкого уровня
• Реле: SRD-05VDC-SL-C (документация)
  • Напряжение катушки: 5 В
  • Максимальное контактное напряжение: 250 В переменного тока, 30 В постоянного тока*
  • Максимальный ток: 10 А
• EL817 Оптоизоляция (документация)
• Размеры платы с корпусом: 110 х 60 х 35 мм.
• Диаметр крепежных отверстий: 4 мм.
• Расстояние между монтажными отверстиями: 95 мм и 39 мм.

*Максимальное контактное напряжение зависит от типа нагрузки – подробности в документации, таблица 7. Номинал контакта.
